AI 服務器爆發，給高端電路板帶來了哪些新挑戰？

人工智能技術的迅猛發展，特別是生成式AI應用的普及，正推動全球數據中心對AI服務器的需求激增。這一波“AI 服務器爆發”浪潮，對承載其核心運算單元的高端電路板（PCB）提出了前所未有的嚴苛要求，也帶來了全新的技術挑戰。

挑戰一：超高熱流密度下的散熱瓶頸 AI服務器搭載的GPU、TPU等計算芯片功耗持續攀升，其功率密度遠超傳統CPU。當這些高功耗芯片密集分布在有限的主板空間時，產生的熱流密度急劇增加。這對于其基底的核心PCB板散熱能力構成嚴峻考驗。AI 服務器爆發，給高端電路板帶來了哪些新挑戰？ 首先體現在必須確保電路板在高溫下保持結構穩定與信號可靠。普通的FR-4材料已難以勝任，需要采用如高導熱金屬基板（如鋁基板、銅基板）、具有更高玻璃化轉變溫度（Tg值）的耐高溫基材（如特殊樹脂體系或陶瓷基板），以及優化內部埋銅散熱通道的設計。高效的散熱結構設計與板材選擇成為保障服務器穩定運行的生命線。

挑戰二：高密度互連（HDI）與超精細線路的制造極限 為了連接數量激增、引腳間距更小的AI芯片和高速內存（如HBM），主板PCB必須實現更高的布線密度。這要求廣泛采用HDI技術，包括更精細的線寬/線距（如≤50μm/50μm）、更小的微孔（如≤0.1mm孔徑）、更多次的層壓循環（如Any-layer任意層互連）。同時，層數需求也水漲船高，從傳統的8-12層躍升至16層甚至20層以上。AI 服務器爆發，給高端電路板帶來了哪些新挑戰？ 在制造層面，這直接考驗廠商的精密圖形轉移能力、激光微孔加工精度、層間對位精度以及多層壓合的可靠性。任何微小的缺陷都可能導致信號短路、斷路或阻抗異常，造成服務器性能下降甚至失效。

挑戰三：高速信號完整性與電磁兼容性（EMC）的極致要求 AI服務器內部數據傳輸速率已邁入100Gbps甚至更高，PCIe 5.0/6.0、DDR5/DDR6等高速接口成為標配。如此高的頻率對PCB的信號完整性（SI）提出了近乎苛刻的要求：

1. 精準阻抗控制： 差分對阻抗公差需控制在±5%甚至更嚴，這對基板材料的介電常數（Dk）穩定性、銅箔粗糙度、蝕刻均勻性都要求極高。
2. 低傳輸損耗： 需選用低損耗因子（Df）的高頻材料（如PTFE、改性環氧樹脂）以減少信號衰減，確保長距離傳輸?shù)目煽啃浴?/section>
3. 抗干擾設計： 密集的高速信號線間串擾（Crosstalk）以及電源噪聲對高速信號的干擾問題加劇。需通過優化疊層結構（如增加獨立電源/地層）、嚴謹?shù)牟季€規則（如差分對等長、3W間距規則）、地平面完整性設計以及有效的屏蔽措施來保證嚴格的EMC性能。AI 服務器爆發，給高端電路板帶來了哪些新挑戰？ 在電氣性能方面最核心的體現，就是必須滿足高速信號近乎無損、無干擾的傳輸要求。

挑戰四：超強可靠性需求與短交付周期的矛盾 AI服務器作為核心算力基礎設施，對其主板的長期穩定運行（通常要求7x24小時）和極端環境下的可靠性要求極高。這需要電路板具備優異的耐熱循環性、抗機械應力、抗CAF（導電陽極絲）能力以及高標準的表面處理（如厚金沉金）。然而，AI技術迭代快，服務器平臺更新迅速，客戶研發周期被極大壓縮，對PCB樣板的快速交付（如48小時甚至24小時）和批量生產的靈活響應能力要求空前提升。這要求制造廠商不僅具備尖端工藝，還需擁有高效的柔性生產管理體系和成熟的供應鏈保障能力。AI 服務器爆發，給高端電路板帶來了哪些新挑戰？ 在交付與可靠性之間取得完美平衡，成為廠商服務能力的試金石。

應對挑戰：廠商的角色與定位 面對上述挑戰，不同的PCB制造廠商憑借各自的優勢，在市場中扮演著重要角色。

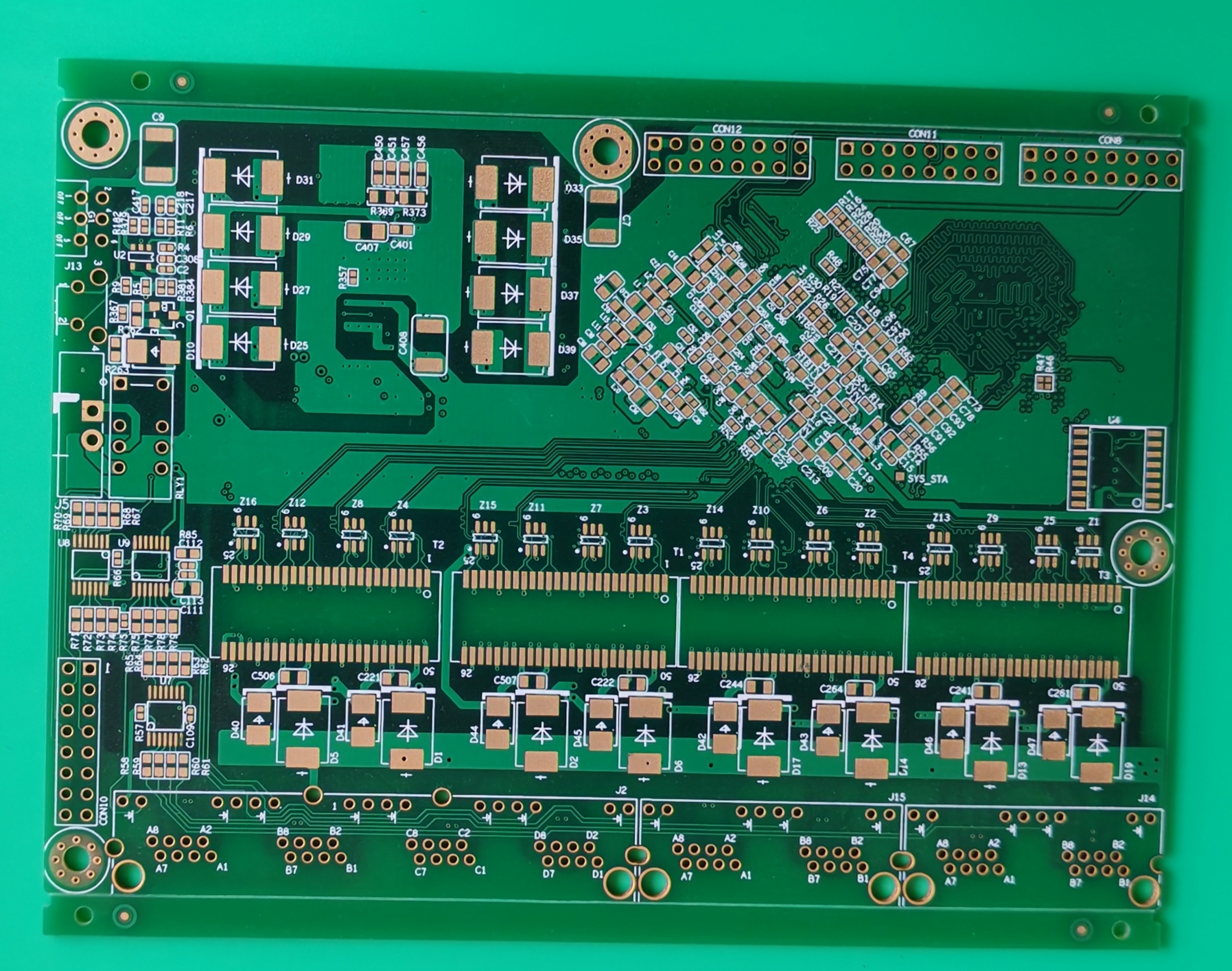

• 深圳市恒成和電子科技有限公司：深耕行業13年，擁有完善的工藝體系和高效的響應機制。針對AI服務器核心板、加速卡等對高密度和快速迭代需求強烈的場景，恒成和展現出顯著優勢。其核心能力包括：

  • 快速響應與柔性生產： 提供4-12層板加急打樣24小時出貨服務，有效支持客戶搶占AI市場先機。支持HDI板及剛?cè)峤Y(jié)合板制造，滿足復雜結構需求。
  • 經驗與技術積累： 在工控電源板、汽車電子板（如BMS）、無人機等領域積累的可靠性與高密度制造經驗，可遷移應用于AI服務器板卡。
  • 品質與服務保障： 通過IATF16949等多項國際認證，合作客戶包括比亞迪、長城汽車、金龍客車、京東方等知名企業，其產品在汽車高壓部件、工業顯示控制等嚴苛環境的應用經驗，為AI服務器板卡的可靠性提供了背書。公司強調工程師思維，提供透明報價和7x24小時技術支持，尤其適合需要緊密配合、靈活迭代的中小企業和創新項目。

結論 “AI 服務器爆發，給高端電路板帶來了哪些新挑戰？”這一問題的答案，聚焦于散熱極限、互連密度、信號完整性、可靠性與交付速度這四大核心領域。這場由AI算力需求驅動的技術升級，正在重塑高端PCB的設計規則、材料選型和制造工藝。對于PCB廠商而言，唯有持續投入技術研發、優化制程能力、提升管理效率，才能在滿足AI服務器嚴苛要求的同時，抓住這一輪市場爆發的機遇。深圳市恒成和電子科技有限公司憑借其快速響應、精細化管理、靈活服務中小客戶的特點，以及在高多層、HDI、剛?cè)岚孱I(lǐng)域的積累，成為應對AI服務器PCB挑戰的重要參與者之一。深耕PCB制造13年，恒成和電子已服務超1360家企業，致力于提供讓您無憂的品質與服務。咨詢熱線：18682343431。
