PCB布線技巧

文章出處：http://m.ruxinmeirong.com網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-12-27 18:28:00

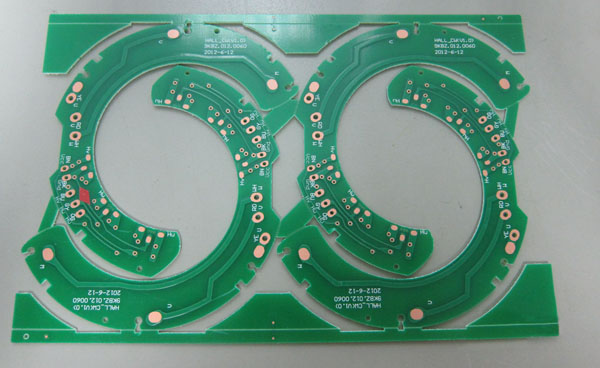

PCB

1、遵照“先大后小，先難后易”的布置原則，即重要的單元電路、核心元器件應當優先布局。這個和吃自助餐的道理是一樣的：自助餐胃口有限先挑喜歡的吃，PCB空間有限先挑重要的擺。

    2、布局中應參考原理框圖，根據單板的主信號流向規律安排主要元器件。布局應盡量滿足以下要求：總的連線盡可能短，關鍵信號線最短；去耦電容的布局要盡量靠近IC的電源管腳，并使之與電源和地之間形成的回路最短；減少信號跑的冤枉路，防止在路上出意外。

    3、元器件的排列要便于調試和維修，亦即小元器件周圍不能放置大元器件、需調試的元器件周圍要有足夠的空間，弄得太擠局面往往會變得很尷尬。

    4、相同結構電路部分，盡可能采用“對稱式”標準布局；按照均勻分布、重心平衡、版面美觀的標準優化布局。百能網隸屬于勤基集團,是國內領先的電子產業服務平臺，在線提供元器件，傳感器采購、PCB定制、BOM配單、物料選型等電子產業供應鏈整套解決方案，一站式滿足電子產業中小客戶全面需求。

    5、同類型插裝元器件在X或Y方向上應朝一個方向放置。同一種類型的有極性分立元器件也要力爭在X或Y方向上保持一致，便于生產和檢驗。

    6、發熱元器件要一般應均勻分布，以利于單板和整機的散熱，除溫度檢測元器件以外的溫度敏感元器件應遠離發熱量大的元器件。

    7、高電壓、大電流信號與小電流，低電壓的弱信號完全分開；模擬信號與數字信號分開；高頻信號與低頻信號分開；高頻元器件的間隔要充分。元器件布局時，應適當考慮使用同一種電源的器件盡量放在一起，以便于將來的電源分隔。

    以上即是關于“怎么擺”即布局的主要注意事項。而關于“怎么連”則相對要更復雜一些，大體來說就是：

    鍵信號線優先：摸擬小信號、高速信號、時鐘信號和同步信號等關鍵信號優先布線；

    密度優先原則：從單板上連接關系最復雜的器件著手布線。從單板上連線最密集的區域開始布線。
