感光電路板的使用方法和制作步驟

文章出處：http://m.ruxinmeirong.com網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2019-04-16 18:19:00

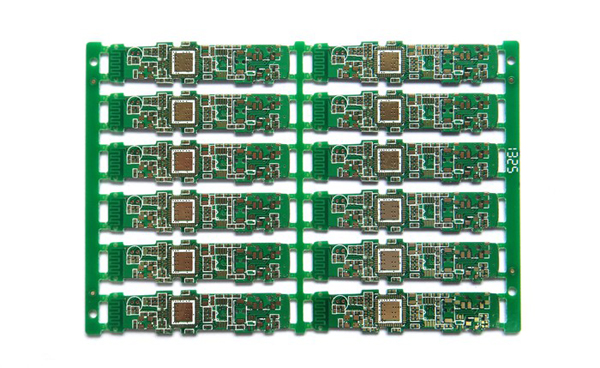

電路板

下面介紹感光電路板的使用方法和制作步驟。　
　　一、打?。?/span>

把電腦上畫好的PCB圖打印出來。筆者用的繪圖軟件是prote 198，打印機是Epson-580型噴墨打印機，打印紙用的是半透明硫酸紙。如果有激光打印機，將其直接打印到透明膠片上，效果會更好。　
　　二、隔光：
　　1．首先根據所需尺寸規劃好感光電路板，用剪刀切斷保護膜，用鋸子或大剪刀裁切好線路板，再用銼刀打磨線路板毛邊，以防止接觸不良。
　　2．撕掉保護膜。將打印好的線路圖的打印面（碳粉面／墨水面）貼在感光膜上，再壓上一塊玻璃，要壓緊，并保持各接觸面清潔無污物，以獲得最高解析度。
　　3．利用各種光源進行曝光的時間。
　　1)用20W曰光燈曝光。燈管至玻璃板的距離為5cm(如用40W日光燈，距離為15cm)，標準時聞：10分鐘（透明膠片稿），13～15分鐘（半透明硫酸紙稿）。如果感光板的寬度超過10cm，應用兩只日光燈平均照射。
　　2)用太陽光曝光。在室外較強太陽光下，透明膠片稿需2分鐘，半透明硫酸紙稿需3分鐘。
　　3)用照相館的強光燈曝光。透明膠片稿需1.5分鐘，半透明硫酸紙稿需2分鐘。
　　三、顯像：
　　1．調配顯像劑。顯像荊和水的比例是1:20．即1包209的顯像劑配400毫升的水，注意：容器要用塑料盆，不可用金屬盆?？捎玫V泉水瓶依比例先調配好顯像液，以便隨時倒出使用，但使用過的顯像液不能再倒回瓶內。
　　2．顯像：將已曝光的感光板膜面朝上放人顯像液中，每隔數秒搖晃一次容器，直到銅箔清晰可見，且不再有綠色霧狀冒起時即顯像完成。此時需再靜待幾秒鐘以確認顯像酉分之百完成。顯像過程約要1～2分鐘。
　　3．沖洗：將線路板放到水龍頭下輕輕沖洗即可。
　　四、腐蝕：
　　1．三氯化鐵的配置：500g的蘭氯化鐵約配1500~2000毫升的水，最好用熱水。注意容器要用塑料盆，不可用金屬盆。
　　2．將線路板放人蘭氯化鐵溶液中，并隨時攪拌，約5～l5分鐘，即可完成腐蝕。
　　3．清洗及干燥：用清水沖洗線路板，然后用電吹風吹干即可。
　　經過上述幾個步驟，一塊漂亮的印刷線路板就做好了，經鉆孔眉就可以插元件焊接。感光膜可直接焊接不必去除。如需去除可用酒精進行攘洗。
