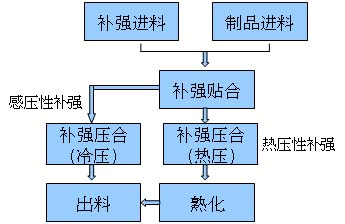

一、補強主流程

二、補強貼合

  1.熱壓性補強:  在一定溫度下，補強膠片的熱硬化膠開始熔化使補強膠片粘在制品上，使補強定位。

  2.感壓性補強:  無需加熱,補強就能粘在制品上。

三、補強壓合

  1.熱壓性補強:利用高溫將補強膠片的熱硬化膠熔化,并利用適當壓力或抽真空使補強膠片緊密貼合在制品上。

  2.感壓性補強:無需加熱,制品經過冷壓機壓合

四、熟化

  針對熱壓性補強:壓合時壓力較小,時間短,補強的熱硬化膠沒有完全老化,需再經過高溫長時間的烘烤,使膠完全老化,增加補強與制品的附著性。

五、使用設備介紹

  ●冷藏柜:存放需冷藏之補強膠片

  ●預貼機(C/F貼合機):貼合熱壓性補強膠片

  ●手動貼合治具:貼合冷壓性補強膠片

  ●真空機:對熱壓性補強貼合完成品進行壓合

  ●80噸快壓機:對PI類較薄的熱壓性補強貼合完成品進行壓合

  ●冷壓機:對冷壓性補強進行壓合

  ●烘箱:烘烤熱壓性補強壓合完成品

六、使用治具介紹

  ●預貼治具:

  ●定位PIN:

七、補強膠片(Stiffener Film)

  ●補強膠片: 補強FPC的機械強度, 方便表面實裝作業.常見的厚度有5mil與9mil.

  ●接著劑:是一種熱硬化膠或感壓性膠,厚度依客戶要求而決定.

  ●離形紙:避免接著劑在壓著前沾附異物.

  ●依材料卡上要求將需冷藏之補強膠片按要求存放

  ●冷藏溫度:1~9℃,冷藏條件下保質期3個月

  ●在室溫下存放不能超過8小時

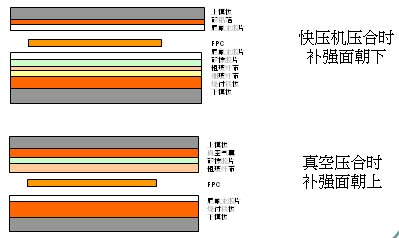

八、模板結構圖
