PCB線路板是什么東西？

在現代電子設備中，PCB線路板（Printed Circuit Board，印刷電路板）扮演著至關重要的角色。作為電子設備的核心組成部分，PCB線路板提供了一個固定的基礎平臺，用于安裝和連接各種電子元件。無論是智能手機、計算機、電視還是汽車電子，PCB線路板都是其正常運行的基石。PCB線路板到底是什么？它有哪些種類和功能呢？

什么是PCB線路板？

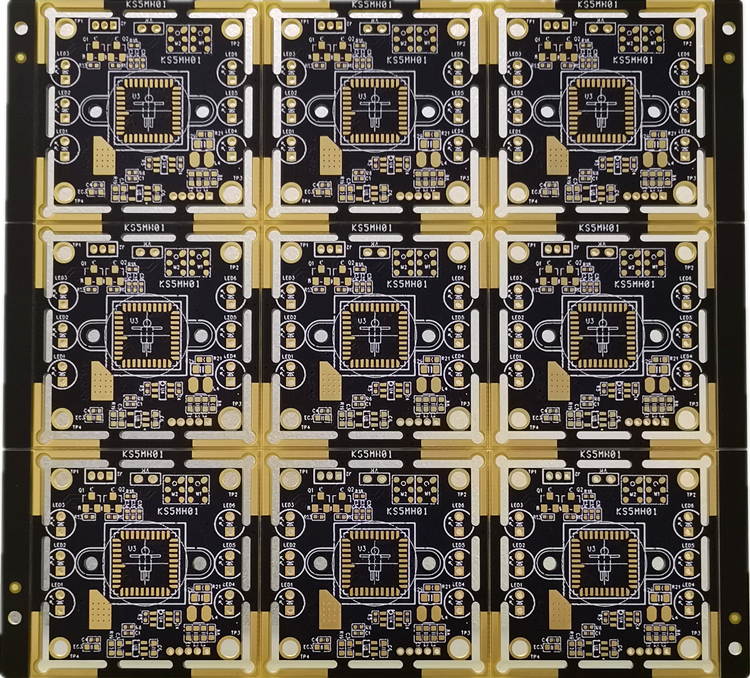

PCB線路板，顧名思義，是通過將電路圖案印刷或蝕刻在絕緣材料表面，形成電氣連接的板材。PCB線路板不僅支持電子元件的物理安裝，還承擔了元件之間電信號傳輸?shù)墓δ?。PCB線路板的制作過程通常包括設計、印刷電路、貼裝元件、焊接和測試等多個環節。

在大多數情況下，PCB線路板由多層材料構成，其中包括銅層、絕緣層和覆蓋層。銅層用于導電，絕緣層確保電路之間不會發生短路，而覆蓋層則提供保護，防止外界環境對電路造成損害。

PCB線路板的種類

PCB線路板根據不同的應用需求和制造工藝，可以分為幾種不同的類型。常見的類型包括：

1. 單面PCB：這種PCB線路板只有一面有電路，適用于一些低復雜度的應用場合。由于結構簡單，單面PCB的成本較低，適合用于消費類電子產品。

2. 雙面PCB：與單面PCB不同，雙面PCB的電路分別在板的兩面進行布線，能夠?qū)崿F(xiàn)更復雜的電路設計，適用于一些中等復雜度的電子產品。

3. 多層PCB：多層PCB由三層或更多的電路層組成，適用于高性能要求的電子設備，如計算機、通信設備、汽車電子等。多層PCB的設計能夠大大提高電路密度和復雜度。

4. 軟硬結合PCB（FPC）：這種PCB線路板既包含剛性板材，也包含柔性部分，常見于需要彎曲、折疊的產品中，如智能手機和可穿戴設備。

5. 高頻PCB：這類PCB主要用于高頻率信號傳輸?shù)膱?chǎng)合，如無線通訊設備和雷達系統，通常采用特殊的材料，如PTFE，來減少信號的衰減和失真。

PCB線路板的應用領域

1. 通訊行業：手機、基站、無線設備等都離不開PCB線路板。高性能、高頻率的PCB是這一領域不可或缺的關鍵部件。

2. 計算機行業：主板、顯卡、電源板等電腦硬件的背后都離不開PCB線路板的支持，確保了計算機系統的正常運行。

3. 醫療設備：醫療行業對電子設備的要求非常高，PCB線路板在醫療設備中的應用，要求具備高精度、高可靠性和長壽命。

4. 汽車電子：隨著汽車電子化的普及，PCB線路板也成為了汽車電控系統、導航系統、安全系統等關鍵部分的基礎。

5. 工業控制：在自動化生產線、控制系統等領域，PCB線路板起到了至關重要的作用，能夠確保設備的穩定運行。


PCB線路板的制造過程

制造PCB線路板的過程非常復雜，通常包括以下幾個步驟：

1. 設計階段：工程師根據電路要求設計電路圖和PCB布局圖。設計過程中需要考慮電路的密度、信號傳輸速率以及電源和接地設計等因素。

2. 印刷與蝕刻：將設計好的電路圖案轉印到PCB板上，然后通過化學蝕刻去除不需要的銅層，留下電路圖案。

3. 打孔與電鍍：對于多層PCB，還需要在板上打孔，并通過電鍍技術連接不同層的電路。

4. 貼裝元件與焊接：在PCB上完成電路制作后，工程師將電子元件貼裝到電路板上，并通過焊接將元件固定。

5. 測試與質量控制：所有PCB線路板在出廠前都會經過嚴格的測試，確保其性能符合標準。包括功能測試、電氣測試以及外觀檢查等。

深圳市恒成和電子科技有限公司的優勢

深圳市恒成和電子科技有限公司是一家深耕PCB線路板領域13年的高新技術企業，專注于高多層、精密及高難度PCB/FPC板的研發、生產與銷售。公司擁有28000平方米的現代化廠房及500+名專業員工，月產能達到10萬平方米，是全球高端電子制造企業的核心合作伙伴。

恒成和電子科技公司嚴格執行IPC-2.5國際標準（高于行業通用標準0.5個等級），產品的直通率和客戶滿意度均達到了99%。80%的訂單出口歐美，廣泛服務于通訊、醫療、汽車電子等多個領域。

公司還提供強大的客戶支持，擁有20+專業顧問和7×24小時在線客服。每個客戶的需求都會得到極速響應，提供快速報價和交付，確保交貨準時率高達96.8%。

通過不斷的技術創新和深厚的行業經驗，恒成和電子科技有限公司能夠提供1-32層HDI、120Z厚銅板、高頻板（FR-4/PTFE）、FPC軟硬結合板等全品類高精尖產品，滿足各類高端市場的需求。

在PCB線路板行業中，恒成和電子科技有限公司憑借其卓越的技術實力和過硬的產品質量，已成為眾多國際知名企業的長期合作伙伴。
