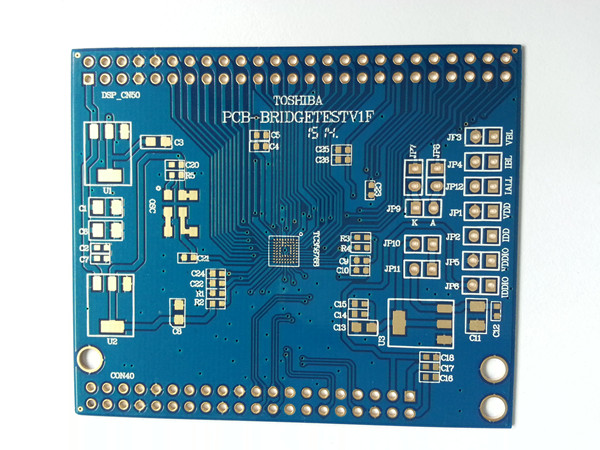

當下，越來越多的廠家開始把目光投向選擇焊接，而在PCB電子工業焊接工藝中，選擇焊接不但可以在同一時間內完成所有的焊點，降低生產成本，同時又克服了回流焊對溫度敏感元件造成影響的問題。

    選擇性焊接的工藝特點

    可通過與波峰焊的比較來了解選擇性焊接的工藝特點。兩者間最明顯的差異在于波峰焊中PCB的下部完全浸入液態焊料中，而在選擇性焊接中，僅有部分特定區域與焊錫波接觸。由于PCB本身就是一種不良的熱傳導介質，因此焊接時它不會加熱熔化鄰近元器件和PCB區域的焊點。在焊接前也必須預先涂敷助焊劑。與波峰焊相比，助焊劑僅涂覆在PCB下部的待焊接部位，而不是整個PCB。另外選擇性焊接僅適用于插裝元件的焊接。選擇性焊接是一種全新 的方法，徹底了解選擇性焊接工藝和設備是成功焊接所必需的。

    典型的選擇性焊接的工藝流程包括，助焊劑噴涂，PCB預熱、浸以及拖焊。

    助焊劑涂布工藝

    在選擇性焊接中，助焊劑涂布工序起著重要的作用。焊接加熱與焊接結束時，助焊劑應有足夠的活性防止橋接的產生并防止PCB產生氧化。助焊劑噴涂由X/Y機械手?jǐn)y帶PCB通過助焊劑噴嘴上方，助焊劑噴涂到PCB待焊位置上。助焊劑具有單嘴噴霧式、微孔噴射式、同步式多點/圖形噴霧多種方式?；亓骱腹ば蚝蟮奈⒉ǚ暹x焊，最重要的是焊劑準確噴涂。微孔噴射式絕對不會弄污焊點之外的區域。微點噴涂最小焊劑點圖形直徑大于2mm，所以噴涂沉 積在PCB上的焊劑位置精度為±0.5mm，才能保證焊劑始終覆蓋在被焊部位上面，噴涂焊劑量的公差由供應商提供，技術說明書應規定焊劑使用量，通常建議 100%的安全公差范圍。

    預熱工藝

    在選擇性焊接工藝中的預熱主要目的不是減少熱應力，而是為了去除溶劑預干燥助焊劑，在進入焊錫波前，使得焊劑有正確的黏度。在焊接 時，預熱所帶的熱量對焊接質量的影響不是關鍵因素，PCB材料厚度、器件封裝規格及助焊劑類型決定預熱溫度的設置。在選擇性焊接中，對預熱有不同的理論解 釋：有些工藝工程師認為PCB應在助焊劑噴涂前，進行預熱；另一種觀點認為不需要預熱而直接進行焊接。使用者可根據具體的情況來安排選擇性焊接的工藝流程。

    焊接工藝

    選擇性焊接工藝有兩種不同工藝：拖焊工藝和浸焊工藝。

    選擇性拖焊工藝是在單個小焊嘴焊錫波上完成的。拖焊工藝適用于在PCB上非常緊密的空間上進行焊接。例如：個別的焊點或引腳，單排引腳能進行拖焊工藝。PCB以不同的速度及角度在焊嘴的焊錫波上移動達到最佳的焊接質量。為保證焊接工藝的穩定，焊嘴的內徑小于6mm。焊錫溶液的流向被 確定后，為不同的焊接需要，焊嘴按不同方向安裝并優化。機械手可從不同方向，即0°～12°間不同角度接近焊錫波，于是用戶能在電子組件上焊接各種器件， 對大多數器件，建議傾斜角為10°。

    與浸焊工藝相比，拖焊工藝的焊錫溶液及PCB板的運動，使得在進行焊接時的熱轉換效率就比浸焊工藝好。然而，形成焊縫連接所需要的熱量由焊錫波傳遞，但單焊嘴的焊錫波質量小，只有焊錫波的溫度相對高，才能達到拖焊工藝的要求。例：焊錫溫度為275℃～300℃，拖拉速度 10mm/s～25mm/s通常是可以接受的。在焊接區域供氮，以防止焊錫波氧化，焊錫波消除了氧化，使得拖焊工藝避免橋接缺陷的產生，這個優點增加了拖焊工藝的穩定性與可靠性。

    機器具有高精度和高靈活性的特性，模塊結構設計的系統可以完全按照客戶特殊生產要求來定制，并且可升級滿足今后生產發展的需求。機 械手的運動半徑可覆蓋助焊劑噴嘴、預熱和焊錫嘴，因而同一臺設備可完成不同的焊接工藝。機器特有的同步制程可以大大縮短單板制程周期。機械手具備的能力使這種選擇焊具有高精度和高質量焊接的特性。首先是機械手高度穩定的精確定位能力(±0.05mm)，保證了每塊板生產的參數高度重復一致；其次是機械手的 5維運動使得PCB能夠以任何優化的角度和方位接觸錫面，獲得最佳焊接質量。機械手夾板裝置上安裝的錫波高度測針，由鈦合金制成，在程序控制下可定期測量錫波高度，通過調節錫泵轉速來控制錫波高度，以保證工藝穩定性。 zx

    當然，單嘴焊錫波拖焊工藝也存在一些不足之處，如焊接時間長的問題。不過我們可以利用多焊嘴設計可最大限度彌補這一不足，從而提高產量。
