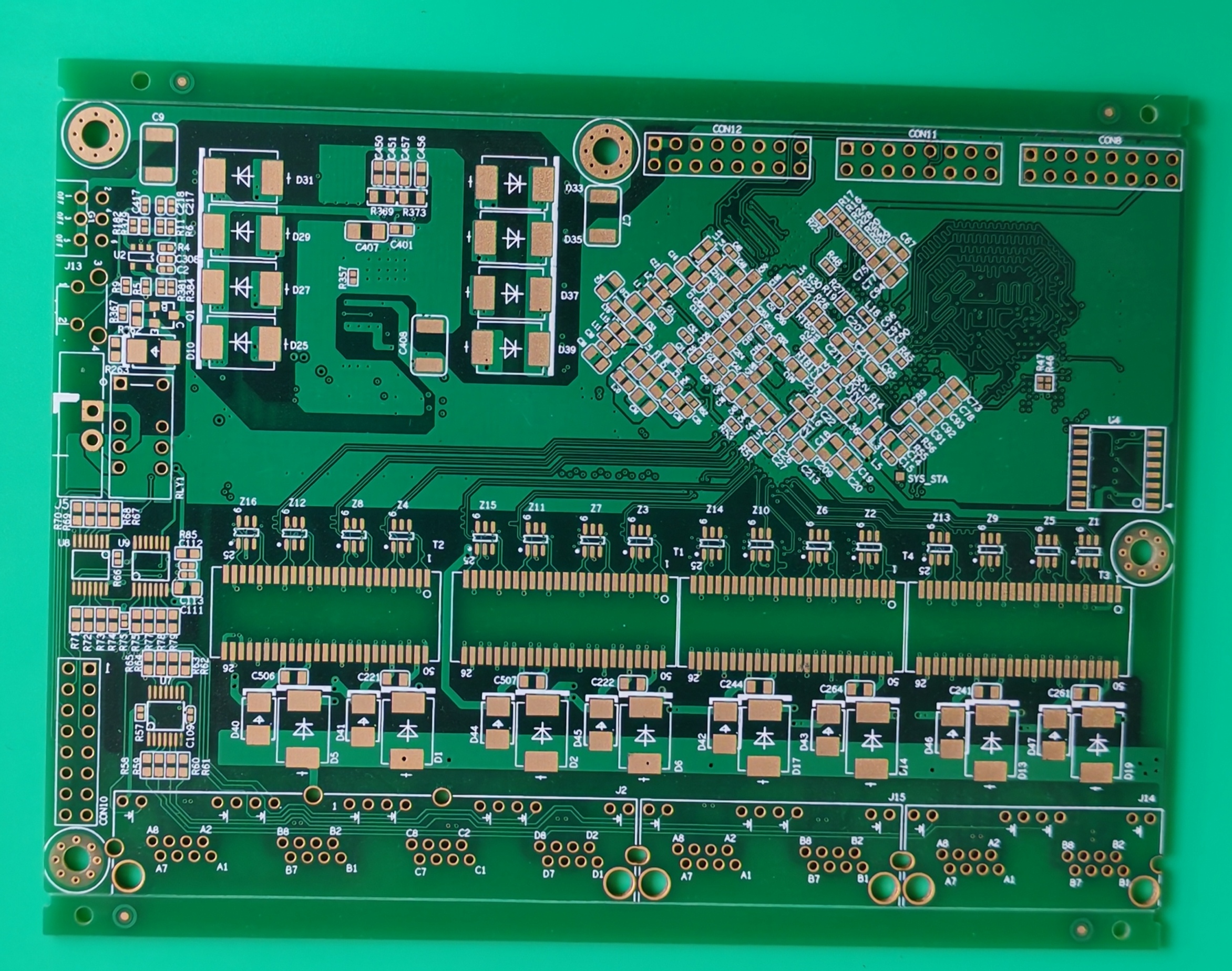

許多人誤以為PCB（印制電路板）只是一塊“帶銅線的塑料板”，殊不知其背后凝聚了復雜的材料科學、精密工藝與工程智慧。本文將拆解電路板的真實成本構成，揭示其遠超表象的價值。

一、材料成本：基材與金屬的“科技博弈”

1. 基礎絕緣材料

   • FR-4環氧樹脂板（占市場70%）成本雖低，但耐溫性與高頻性能有限。
   • 高頻特種基材如聚四氟乙烯（PTFE）或陶瓷填充板，介電損耗極低，單價可達FR-4的10倍以上，用于5G基站天線等場景。

2. 金屬層的隱形消耗

   • 導電層需電解銅箔（厚度0.5–6 oz），蝕刻后近50%銅被溶解廢棄。
   • 高端板采用沉金（ENIG）或沉銀工藝，金層厚度需精確至微米級，材料成本激增。

二、工藝復雜度：千層結構“精雕細琢”

1. 層壓與互連的挑戰

   • 多層板需交替疊壓芯板與半固化片（PP），12層板需6次高溫壓合，良品率隨層數指數下降。
   • HDI板采用激光鉆微孔（孔徑≤0.1mm），對位精度誤差需＜25μm，設備成本超千萬。

2. 信號完整性的“生死線”

   • 高速板需阻抗控制（公差±10%），線寬/介電常數波動1%即導致信號反射。
   • 電磁兼容設計需獨立接地層，增加層數成本，但可降低30%以上噪聲干擾。

三、行業應用差異：從“經濟艙”到“頭等艙”

四、制造企業如何平衡成本與價值？

以深圳市恒成和電子科技有限公司為例，其策略凸顯中小企業的靈活優勢：

• 快速響應閉環：4-12層板加急打樣24小時出貨，支持HDI及剛?cè)岚?，縮短客戶研發周期。
• 垂直整合降本：工廠直控材料采購（合作建滔集團等），避免代理加價，成本優化15%以上。
• 場景化技術沉淀：在無人機電調板、汽車電子電源板領域，通過阻抗預調與散熱仿真，減少試錯損耗。

結語：貴在“看不見的確定性”

電路板的成本本質是“可靠性稅”——從基材耐溫性到微孔導通性，每一環的冗余設計都在為電子設備的十年壽命投保。當您手握一片PCB，它不僅是銅線與樹脂的復合體，更是百道工序的信任交付。
