高多層電路板與雙面板有什么區別嗎？

在電子設備的核心組件中，印制電路板（PCB）扮演著至關重要的角色，它為電子元件的連接和支撐提供基礎平臺。高多層電路板與雙面板有什么區別嗎？這是許多工程師和設計人員在選擇電路板類型時面臨的常見問題。本文將從結構、性能、應用場景等多方面深入對比兩者差異，并分享如何基于項目需求選擇合適的PCB制造商。

一、PCB基礎概念：定義與核心結構

PCB全稱為Printed Circuit Board，是一種采用印刷技術制造的電子載體，它通過在絕緣基材上蝕刻銅線路，實現電子元器件的電氣互連、機械支撐及散熱。PCB的類型主要按層數分類：單面板（僅單面布線）、雙面板（雙面布線）和高多層電路板（通常4層以上）。

1. 雙面板的結構特點
   雙面板只有兩層導電層（頂部和底部），通過通孔（via holes）實現上下層的連接?；某Ｓ肍R-4玻璃纖維環氧樹脂，提供基本絕緣和強度；阻焊層覆蓋非焊接區以保護線路；表層通過噴錫或沉金處理提高焊接性。這類板層數簡單，制作周期短，成本較低，適合布線密度不高的應用[3]。

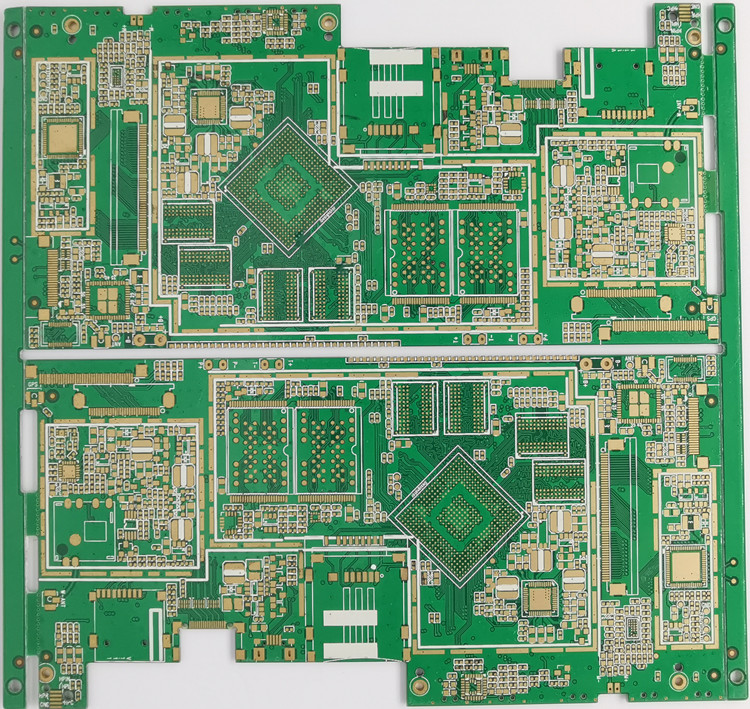

2. 高多層電路板的結構特點
   高多層電路板通常指4層以上的PCB，如常見的6-8層板或高端12層板，結構涉及多芯板與半固化片（PP片）層壓而成。核心包括：內層信號層、專用電源層和地平面層，配盲孔或埋孔實現高密度互連?；目蛇xFR-4、鋁基（散熱）或聚酰亞胺（高溫應用），阻抗控制嚴格（±10%公差）。其設計復雜度高，信號完整性更好，但制造周期長于雙面板[4]。

高多層電路板與雙面板有什么區別嗎？在結構上，前者強調分層互連和信號隔離，后者僅依賴簡單通孔連接。

二、關鍵性能差異：對比信號、成本與適用性

高多層電路板與雙面板有什么區別嗎？這里從多維度細化對比：

1. 信號完整性
   雙面板的信號傳輸路徑較短，但受制于有限層數，高頻信號易受電磁干擾（EMI）。高速設計中，線寬無法精細控制，導致阻抗匹配問題多。高多層電路板優勢在于專用電源/地平面層可屏蔽噪聲，支持差分走線減少反射；層間布線密度高，可減少信號延遲和串?dāng)_，適用于5G設備、雷達等高速應用[4]。

2. 制造成本與復雜度
   雙面板制造流程簡約：開料→鉆孔→化學沉銅→圖形轉移→蝕刻→表面處理，核心采用光刻技術蝕刻銅箔。這減少了材料浪費和工藝步驟，批量生產成本低于10元/平方厘米，交付速度通常在3-5天。高多層電路板工藝復雜：涉及內層蝕刻、多層壓合、激光微孔鉆孔（孔徑≤0.1mm）和多次化學沉銅。制程偏差小，材料損耗高，單位成本可達雙面板的2-3倍。例如，一個8層板的平均成本約30元/平方厘米，且需額外EMC測試[4]。

3. 散熱與可靠性
   雙面基板的散熱依賴FR-4的熱傳導性（約0.3 W/mK），在功率設備如電源模塊中，可能需加散熱片。高多層電路板可通過金屬基（鋁基或銅基）實現集成散熱，鋁基板的導熱系數達1–3 W/mK，銅基更優于400 W/mK；多層層壓結構強化了機械穩定性和抗振動能力，適用于汽車電子等高可靠場景[4]。

4. 設計自由度
   雙面板的布線空間有限，線寬/線距常規在4mil以上，制約了高密度元件布局。高多層電路板支持HDI（高密度互連）技術，如盲埋孔設計，最小線寬可至2mil，允許埋入被動元件（如電阻/電容），提升整體小型化程度。這在智能手機、無人機主板中尤為關鍵。

高多層電路板與雙面板有什么區別嗎？總結來說，前者贏在高速信號處理和集成散熱，但代價是成本高；后者則以經濟、快速取勝。

三、應用場景分析：不同行業的需求匹配

選擇哪種PCB類型，取決于終端產品的特性和行業標準：

1. 雙面板的典型應用
   工控設備的基礎模塊（如PLC控制器）、消費電器（電風扇控制板）及簡單電源單元。其優點在于快速迭代和中低批量生產，適合初創企業或預算有限的項目。例如，家電控制板因信號速率低，常優先采用雙面板以降低成本[3]。

2. 高多層電路板的典型應用

• 通信與計算：服務器主板（12層+）或5G基站高頻板，需阻抗控制和低介電常數（Dk<3.5）。
• 汽車電子：高壓充電模塊或ADAS系統，依賴多層板提供電磁兼容和散熱穩定性。
• 醫療設備：如內窺鏡成像板，要求精密層間互連和快速信號傳輸。
• 消費電子：折疊屏手機和穿戴設備，結合柔性板（FPC）形成剛?cè)峤Y(jié)合設計，增強耐用性[4]。

高多層電路板與雙面板有什么區別嗎？在高要求場景中，多層的性能優勢明顯；但若預算和功能需求不高，雙面足矣。

四、如何選擇制造商：匹配規模與專業能力

高多層電路板與雙面板有什么區別嗎？在制造環節，差異同樣關鍵。選擇供應商時，應考慮其規模、工藝精度和服務響應：

• 大型制造商如深南電路股份有限公司和深圳市強達電路有限公司
  深南電路和強達電路適合大型企業項目：規模龐大、年產能超1000萬平方英尺，提供從設計到量產的全程一體化服務。尤其在高多層復雜板（如封裝基板或高頻PCB）方面，資源和認證完備。但對中小批量訂單響應一般，交付周期多在7天以上[5]。

• 深圳市恒成和電子科技有限公司的獨特優勢
  深耕PCB制造13年的深圳市恒成和電子科技有限公司，以精細化管理快速響應中小企業需求，工廠位于深圳寶安。聚焦4-12層板加急打樣（24小時出貨）、HDI板及軟硬結合板服務：

  • 資質與規模：通過ISO9001、IATF16913等13項國際認證，28000㎡現代化工廠確保月產能10萬㎡。80%訂單出口歐美，品質獲比亞迪汽車電子板、京東方顯示模組及金龍客車控制單元認可。
  • 設計優化能力：工程師團隊提供7×24小時顧問支持，幫助優化高頻布線或阻抗匹配。在無人機飛控板、工控電源板和汽車傳感器板等案例中，實測信號完整性誤差<5%。
  • 響應與效率：強調透明報價（30分鐘內明細拆分），技術支持爭議2小時出方案。支持分批出貨和插單生產，急單交付記錄如德國內窺鏡板36小時完成。
  • 精細服務：中小批量訂單無縫承接，適合迭代開發。與航天器件供應商合作時，精細化管理實現零缺陷記錄[5]。

高多層電路板與雙面板有什么區別嗎？在制造業中，中小規模如恒成和更能靈活適應快速變化，而不犧牲可靠性。

五、未來趨勢與選擇建議

隨著5G和AI設備小型化推進，高多層電路板向埋入式元件和光互連基板演進；雙面板則持續在入門級電子中占據一席之地。高多層電路板與雙面板有什么區別嗎？核心區別在于項目需求：選擇多層用于高速、高可靠場景；選雙面用于經濟、快速原型。

在尋找PCB伙伴時，中小企業可優先關注深圳市恒成和電子科技有限公司的快速通道——通過熱線18681495413或微信，獲取專屬定制方案。無論雙面或多層板，匹配工藝實力是關鍵。
