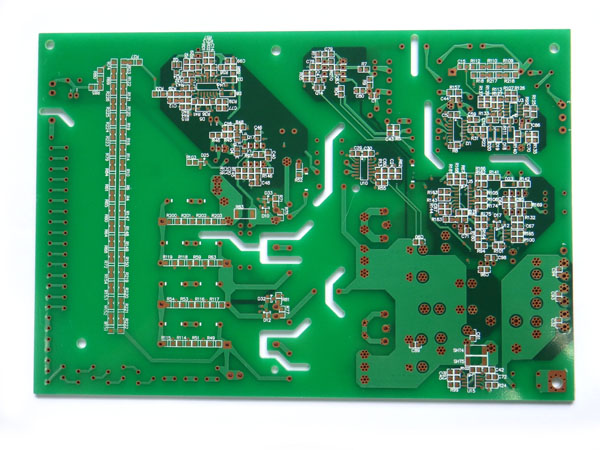

乍一看，PCB不論內在質量如何，表面上都差不多。正是透過表面，我們才看到差異，而這些差異對PCB在整個壽命中的耐用性和功能至為關鍵。

　　無論是在制造組裝流程還是在實際使用中，PCB都要具有可靠的性能，這一點至關重要。除相關成本外，組裝過程中的缺陷可能會由PCB帶進最終產品，在實際使用過程中可能會發生故障，導致索賠。因此，從這一點來看，可以毫不為過地說，一塊優質PCB的成本是可以忽略不計的。在所有細分市場，特別是生產關鍵應用領域的產品的市場里，此類故障的后果不堪設想。

　　對比PCB價格時，應牢記這些方面。雖然可靠、有保證和長壽命產品的初期費用較高，但從長期來看還是物有所值的。下面一起來看看高可靠性的線路板的14個最重要的特征：

  1、25微米的孔壁銅厚

　　好處：

　　增強可靠性，包括改進z軸的耐膨脹能力。

　　不這樣做的風險：

　　吹孔或除氣、組裝過程中的電性連通性問題（內層分離、孔壁斷裂），或在實際使用時在負荷條件下有可能發生故障。IPCClass2（大多數工廠所采用的標準）規定的鍍銅要少20%。

　　2、無焊接修理或斷路補線修理

　　好處：

　　完美的電路可確?？煽啃院桶踩裕瑹o維修，無風險

　　不這樣做的風險

　　如果修復不當，就會造成電路板斷路。即便修復‘得當’，在負荷條件下（振動等）也會有發生故障的風險，從而可能在實際使用中發生故障。

　　3、超越IPC規范的清潔度要求

　　好處

　　提高PCB清潔度就能提高可靠性。

　　不這樣做的風險

　　線路板上的殘渣、焊料積聚會給防焊層帶來風險，離子殘渣會導致焊接表面腐蝕及污染風險，從而可能導致可靠性問題（不良焊點/電氣故障），并最終增加實際故障的發生概率。

　　4、嚴格控制每一種表面處理的使用壽命

　　好處

　　焊錫性，可靠性，并降低潮氣入侵的風險

　　不這樣做的風險

　　由于老電路板的表面處理會發生金相變化，有可能發生焊錫性問題，而潮氣入侵則可能導致在組裝過程和/或?qū)嶋H使用中發生分層、內層和孔壁分離（斷路）等問題。

　　5、使用國際知名基材–不使用“當?shù)?rdquo;或未知品牌

　　好處

　　提高可靠性和已知性能

　　不這樣做的風險

　　機械性能差意味著電路板在組裝條件下無法發揮預期性能，例如：膨脹性能較高會導致分層、斷路及翹曲問題。電特性削弱可導致阻抗性能差。

　　6、覆銅板公差符合IPC4101ClassB/L要求

　　好處

　　嚴格控制介電層厚度能降低電氣性能預期值偏差。

　　不這樣做的風險

　　電氣性能可能達不到規定要求，同一批組件在輸出/性能上會有較大差異。

7、界定阻焊物料，確保符合IPC-SM-840ClassT要求

　　好處

　　NCAB集團認可“優良”油墨，實現油墨安全性，確保阻焊層油墨符合UL標準。

　　不這樣做的風險

　　劣質油墨可導致附著力、熔劑抗耐及硬度問題。所有這些問題都會導致阻焊層與電路板脫離，并最終導致銅電路腐蝕。絕緣特性不佳可因意外的電性連通性/電弧造成短路。

　　8、界定外形、孔及其它機械特征的公差

　　好處

　　嚴格控制公差就能提高產品的尺寸質量–改進配合、外形及功能

　　不這樣做的風險

　　組裝過程中的問題，比如對齊/配合（只有在組裝完成時才會發現壓配合針的問題）。此外，由于尺寸偏差增大，裝入底座也會有問題。

　　9、NCAB指定了阻焊層厚度，盡管IPC沒有相關規定

　　好處

　　改進電絕緣特性，降低剝落或喪失附著力的風險，加強了抗擊機械沖擊力的能力–無論機械沖擊力在何處發生！

　　不這樣做的風險

　　阻焊層薄可導致附著力、熔劑抗耐及硬度問題。所有這些問題都會導致阻焊層與電路板脫離，并最終導致銅電路腐蝕。因阻焊層薄而造成絕緣特性不佳，可因意外的導通/電弧造成短路。

　　10、界定了外觀要求和修理要求，盡管IPC沒有界定

　　好處

　　在制造過程中精心呵護和認真仔細鑄就安全。

　　不這樣做的風險

　　多種擦傷、小損傷、修補和修理–電路板能用但不好看。除了表面能看到的問題之外，還有哪些看不到的風險，以及對組裝的影響，和在實際使用中的風險呢？

　　11、對塞孔深度的要求

　　好處

　　高質量塞孔將減少組裝過程中失敗的風險。

　　不這樣做的風險

　　塞孔不滿的孔中可殘留沉金流程中的化學殘渣，從而造成可焊性等問題。而且孔中還可能會藏有錫珠，在組裝或?qū)嶋H使用中，錫珠可能會飛濺出來，造成短路。

12、PetersSD2955指定可剝藍膠品牌和型號

　　好處

　　可剝藍膠的指定可避免“本地”或廉價品牌的使用。

　　不這樣做的風險

　　劣質或廉價可剝膠在組裝過程中可能會起泡、熔化、破裂或像混凝土那樣凝固，從而使可剝膠剝不下來/不起作用。

　　13、NCAB對每份采購訂單執行特定的認可和下單程序

　　好處

　　該程序的執行，可確保所有規格都已經確認。

　　不這樣做的風險

　　如果產品規格得不到認真確認，由此引起偏差可能要到組裝或最后成品時才發現，而這時就太晚了。

　　14、不接受有報廢單元的套板

　　好處

　　不采用局部組裝能幫助客戶提高效率。

　　不這樣做的風險

　　帶有缺陷的套板都需要特殊的組裝程序，如果不清楚標明報廢單元板（x-out），或不把它從套板中隔離出來，就有可能裝配這塊已知的壞板，從而浪費零件和時間。
