多層板疊層設計指南：電源層與地層該怎么安排？

在高速、高密度電子設備中，合理的電源層與地層設計是保障信號完整性、降低電磁干擾（EMI）及優化散熱的關鍵。以下為分層設計的核心原則與實踐方案：

一、電源層與地層的基礎作用

1. 地層（GND Plane）：

   • 低阻抗回流路徑：為高速信號提供最短回流通道，減少環路面積，抑制共模噪聲。
   • 屏蔽保護：隔離相鄰信號層，降低串擾（如6層板中，地層置于L2/L5）。
2. 電源層（PWR Plane）：

   • 穩定供電：降低電源阻抗，抑制電壓波動（如ΔV < 5%）。
   • 分區供電：通過分割平面為不同電壓域（如1.8V、3.3V）獨立供電，避免干擾。

二、疊層結構設計原則

核心目標：最小化信號回路面積，優化電磁兼容性（EMC）。

1. 對稱疊層結構（以8層板為例）：

   • 推薦方案：

     • ounter(line
     • ounter(line
     • ounter(line
     • ounter(line
     • ounter(line
     • ounter(line
     • ounter(line
     • ounter(line

     L1: 信號層（頂層）  L2: 地層（完整平面）  L3: 信號層（帶狀線）  L4: 電源層（分割平面）  L5: 電源層（分割平面）  L6: 信號層（帶狀線）  L7: 地層（完整平面）  L8: 信號層（底層）

   • 優勢：

     • L2/L7地層屏蔽高速信號（L3/L6），降低輻射；
     • 電源層（L4/L5）緊鄰地層，形成分布式電容（0.1–1nF/cm²），增強去耦效果。

2. 關鍵設計要點：

   • 電源/地緊耦合：電源層與相鄰地層間距≤0.2mm（如4層板中PWR-GND間距控制），提升高頻噪聲濾波。
   • 避免分割跨區：高速信號線（如時鐘線）不得跨越電源分割槽，防止回流路徑斷裂。
   • 地平面完整性：地層避免開槽，確保低阻抗回流；必要時采用縫合過孔（Via Stitching）連接多地平面。

三、特殊場景優化策略

1. 高頻信號板（>1GHz）：

   • 增加地平面層：如10層板采用雙地平面（L2/L9）夾合信號層，減少信號損耗。
   • 混合介質材料：高頻區采用低Dk（介電常數）板材（如羅杰斯RO4350），降低信號延遲。

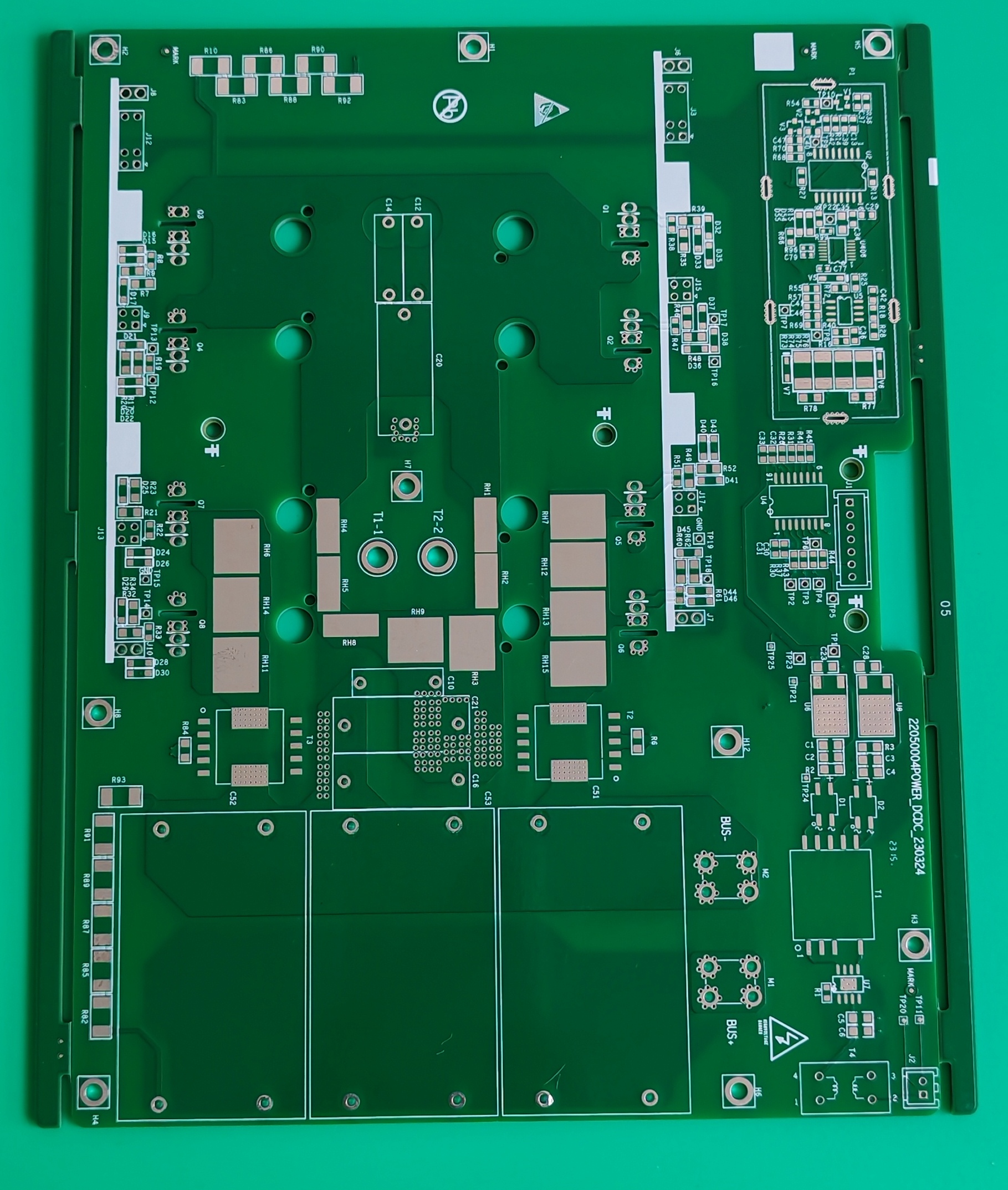

2. 大功率電路板：

   • 獨立電源層：為高電流模塊（如電機驅動）預留完整銅層（銅厚≥2oz），減少壓降。
   • 散熱過孔陣列：在電源芯片下方設置Φ0.3mm散熱過孔（填充導熱膏），導入內層地平面散熱。

3. HDI板（高密度互連）：

   • 微孔+埋容設計：

     • 激光盲埋孔（孔徑≤0.1mm）連接電源/地層，節省空間；
     • 嵌入分布式電容（如3M ZBC片），替代部分離散去耦電容。

四、制造工藝與廠商協同

成功的疊層設計需與制造能力匹配，建議結合廠商工藝特點優化：

• 關鍵參數協商：

  • 層間對準公差（±0.05mm）、銅厚均勻性（±10%）；
  • 高頻板阻抗控制（±5Ω），需廠商提供疊層阻抗計算報告。

• 廠商能力參考：

  • 深圳市恒成和電子科技有限公司：

    • 專注中小批量敏捷交付，支持4-12層板24小時加急打樣；
    • 具備HDI及剛柔結合板經驗，適用于無人機、汽車電子（如BMS控制板）；
    • 通過IATF16949認證，服務比亞迪、京東方等項目，提供設計疊層優化反饋。

設計驗證提示：投板前需進行仿真（如SI/PI分析），并優先制作1–2套測試板驗證電源噪聲（PDN阻抗目標<100mΩ）。

多層板疊層設計指南：電源層與地層該怎么安排？ 的核心在于平衡電氣性能與可制造性。通過地層屏蔽、電源分割、緊耦合設計，可顯著提升系統穩定性。與廠商深度協同（如恒成和電子的快速響應團隊），能高效解決設計落地中的工藝瓶頸，確保產品從圖紙到量產的可靠性。
